バケットエレベーターチェーンは、特に鉱業、セメント、農業などの産業では、多くの産業環境で重要な要素です。これは、あるレベルから別のレベルにバルク材料を効率的かつ確実に垂直に伝えるために使用されます。バケットエレベーターチェーンサプライヤーとして、最適なパフォーマンスと耐久性を確保するために、これらのチェーンの主要なコンポーネントを知ることの重要性を理解しています。このブログ投稿では、バケットエレベーターチェーンを構成する重要な要素を掘り下げます。
チェーンリンク
バケットエレベーターチェーンの最も基本的なコンポーネントは、チェーンリンクです。これらのリンクはチェーン全体の構成要素であり、その設計と品質はチェーンのパフォーマンスに大きな影響を与えます。チェーンリンクは、通常、エレベーター操作に関連する重い負荷と応力に耐えるために、高強度鋼で作られています。
ラウンドリンクやフラットリンク設計など、さまざまな種類のチェーンリンクがあります。ラウンド - リンクチェーンは柔軟性で知られており、滑らかな動作が重要なアプリケーションでよく使用されます。彼らはエレベーターの動きに簡単に適応し、チェーンとスプロケットの両方で摩耗を減らすことができます。一方、フラット - リンクチェーンは、より大きな強度と安定性を提供します。それらは、大量の材料を持ち上げる必要がある重い義務アプリケーションに適しています。
チェーンリンクの製造プロセスも不可欠です。精密鍛造または機械加工により、リンクに正しい寸法と機械的特性があることが保証されます。高品質の表面処理は、熱処理や亜鉛めっきなど、リンクの腐食抵抗を高め、過酷な環境でのサービス寿命を延長する可能性があります。
添付ファイル
アタッチメントは、バケットエレベーターチェーンのもう1つの重要な部分です。これらは、チェーンリンクに取り付けられ、バケツを所定の位置に保持するために使用されるコンポーネントです。アタッチメントの最も一般的なタイプは、バケツをチェーンにしっかりと固定するように設計されたバケットアタッチメントです。
バケツの種類とエレベーターの特定の要件に応じて、バケットアタッチメントにはさまざまなスタイルがあります。添付ファイルはシンプルなフックまたはクリップであり、他の添付ファイルは、より安全で安定した接続を提供するより複雑なデザインです。たとえば、一部のバケットアタッチメントは、操作中にバケツが緩んでいるのを防ぐためのロックメカニズムを備えています。
添付ファイルの素材も慎重に選択されます。チェーンリンクと同様に、高強度鋼は、添付ファイルがそれらに加えられた力に耐えることができるようにするためによく使用されます。さらに、添付ファイルの設計により、メンテナンスと交換の目的に不可欠なバケツを簡単に取り付けることができます。
バケツ
バケツは、エレベーターによって持ち上げられている材料を保持する容器です。それらは、伝達される材料の種類とエレベーターの動作条件に応じて、幅広い形状、サイズ、および材料で提供されます。
バケツの形状は、浅くて広く深く狭いものまでさまざまです。浅いバケツは、簡単に充填および放電できるため、無料の材料を処理するのに適しています。一方、深いバケツは、よりかさばる材料またはより多くの粘性材料を処理するのに適しています。
バケツの材料は、伝達される材料の特性に基づいて選択されます。たとえば、研磨材が一般的であるセメント産業では、摩耗で作られたバケツ - 耐性鋼またはラバー - 裏地付き鋼がよく使用されます。食品業界では、食品で作られたバケツ - グレードプラスチックまたはステンレス鋼が製品の安全性を確保するために好まれます。
バケツの設計には、材料の蓄積を防ぐための滑らかなインテリアや、荷重と荷降ろしの影響に耐える強化エッジなどの機能も含まれています。さらに、バケットはチェーンのアタッチメントにしっかりと収まるように設計されており、安定した効率的な搬送プロセスを確保します。
スプロケット
スプロケットは、チェーンリンクと接続してバケットエレベーターチェーンを駆動する歯のあるホイールです。彼らは、エレベーターの滑らかで効率的な動作において重要な役割を果たします。
スプロケットのサイズと形状は、チェーンのピッチとプロファイルに一致するように設計されています。適切な一致により、チェーンがスプロケットと正しく関与し、摩耗が減少し、チェーンの脱線を防ぐことができます。また、スプロケットの歯は、チェーンリンク全体に荷重を均等に分配するように慎重に設計されており、ストレス濃度を最小限に抑えます。
スプロケットは通常、高強度鋼または鋳鉄で作られています。製造プロセスには、正確な歯のプロファイルと寸法を確保するための精密加工が含まれます。硬化などの表面処理は、特に高速操作または重い負荷が関与するアプリケーションで、スプロケットの耐摩耗性を改善することができます。
テンションデバイス
テンションデバイスは、バケットエレベーターチェーンの適切な張力を維持するために使用されます。エレベーターの滑らかな動作には適切な張力が不可欠です。これは、チェーンがスプロケットの上で滑るのを防ぎ、チェーンの破損のリスクを減らすためです。
スプリング - ロードされたテンショナーやネジ - タイプの張力を含む、さまざまな種類の張力デバイスがあります。スプリング - 荷重テンショナーは、スプリングを使用してチェーンに一定の力を適用し、摩耗または温度の変動によりチェーンの長さの変化を自動的に調整します。ネジ - 一方、タイプテンショナーは、ネジを回してチェーンテンションを手動で調整できます。
張力装置の設置と調整は重要です。緊張が誤っていると、チェーンとスプロケットの時期尚早の摩耗やエレベーターの効率が低下する可能性があります。最適なパフォーマンスを確保するために、張力装置の定期的な検査と調整が必要です。
潤滑システム
潤滑は、バケットエレベーターチェーンの適切な機能に不可欠です。チェーンリンク、アタッチメント、スプロケット間の摩擦を減らし、サービス寿命を延長し、エレベーターの効率を向上させます。
手動潤滑および自動潤滑システムなど、さまざまな潤滑方法があります。手動潤滑には、ブラシまたはグリースガンを使用して、定期的に潤滑剤をチェーンに適用することが含まれます。この方法はシンプルでコスト - 効果的ですが、特に高速または大規模な操作では、一貫した潤滑を提供しない場合があります。
一方、自動潤滑システムは、連続的かつ正確な潤滑を提供できます。これらのシステムは、ポンプとノズルを使用して、潤滑剤をチェーンの重要なポイントに供給します。一部の自動潤滑システムには、潤滑剤レベルを監視し、それに応じて送達速度を調整するためのセンサーも装備されています。
潤滑剤の選択も重要です。チェーンサーフェスにとどまるには、優れた接着特性と、優れた摩耗および腐食防止特性が必要です。オイルベースおよびグリースベースの潤滑剤などのさまざまなタイプの潤滑剤が利用可能であり、選択はエレベーターの動作条件に依存します。
当社の製品範囲

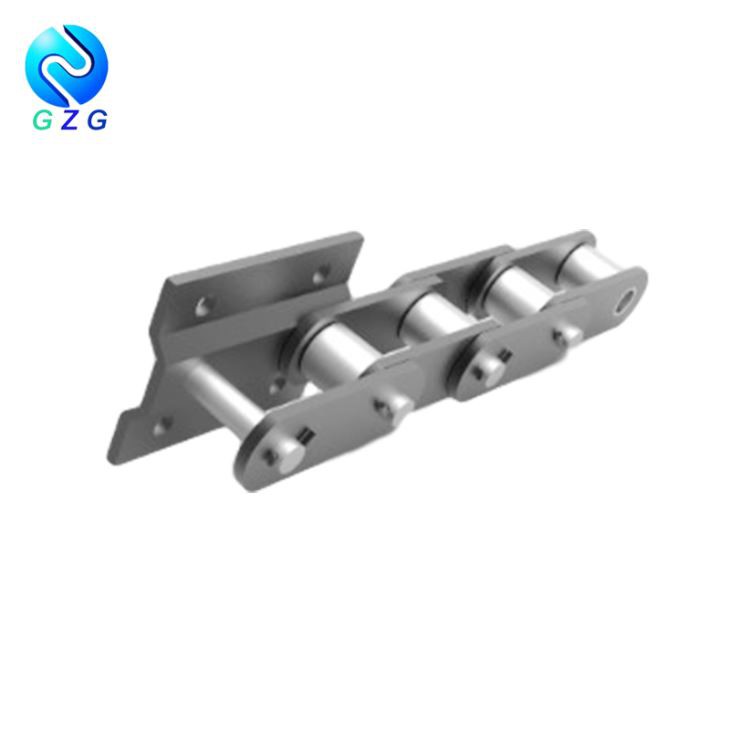

バケットエレベーターチェーンサプライヤーとして、お客様の多様なニーズを満たすために、幅広い高品質の製品を提供しています。私たちのTB-新しい巻き上げチェーンセメント業界の重い義務アプリケーション向けに設計されています。高強度チェーンリンクと堅牢なアタッチメントを備えており、極端な条件下でも信頼できるパフォーマンスを確保します。
私たちのNESタイプ高速プレートホイストチェーン高速エレベーターシステムに適しています。振動とノイズを最小限に抑えるために設計されており、スムーズで効率的な運搬プロセスを提供します。

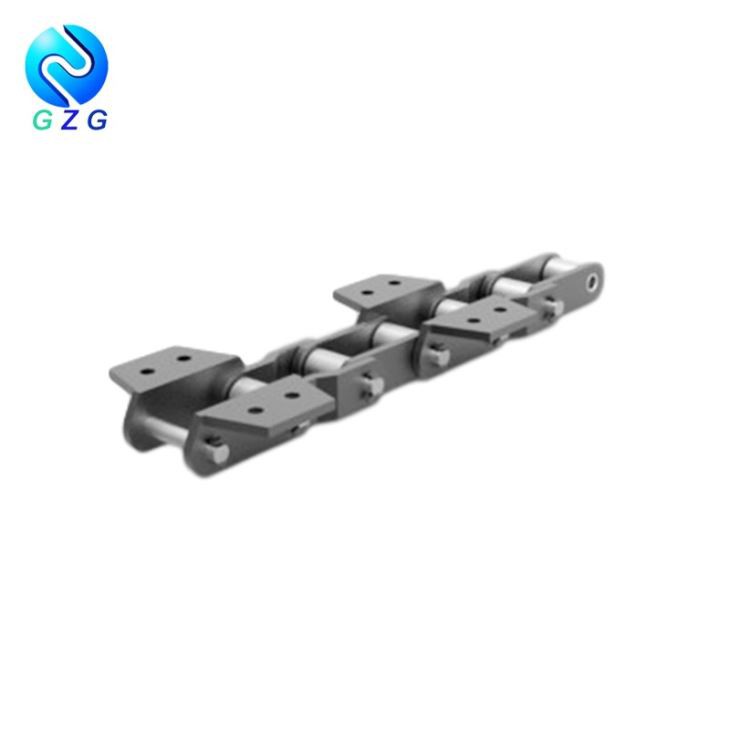

NEホイストチェーン私たちのポートフォリオのもう1つの人気のある製品です。優れた耐摩耗性と長いサービス寿命で知られているため、多くの業界にとってコスト効果的なソリューションになっています。
購入するにはお問い合わせください
高品質のバケットエレベーターチェーンの市場にいる場合は、お客様の要件について話し合うことを嬉しく思います。当社の専門家チームは、詳細な製品情報、技術サポート、カスタマイズされたソリューションを提供できます。標準的なチェーンであろうと専門的なデザインが必要であろうと、お客様のニーズを満たすための専門知識とリソースがあります。購入交渉を開始するには、お気軽にお問い合わせください。
参照
- ASME B29.200-2018、「ローラーチェーン、アタッチメント、スプロケット」。
- ISO 606：2015、「ショート - ピッチトランスミッション精度ローラーチェーン、アタッチメント、および関連チェーンホイール」。
- バケットエレベーターチェーンのメーカーのマニュアルと技術文書。
